Tahan Alkali Tak Berbentuk Tahan Api Termal Refractory Caustable Di Keran Cement Kering

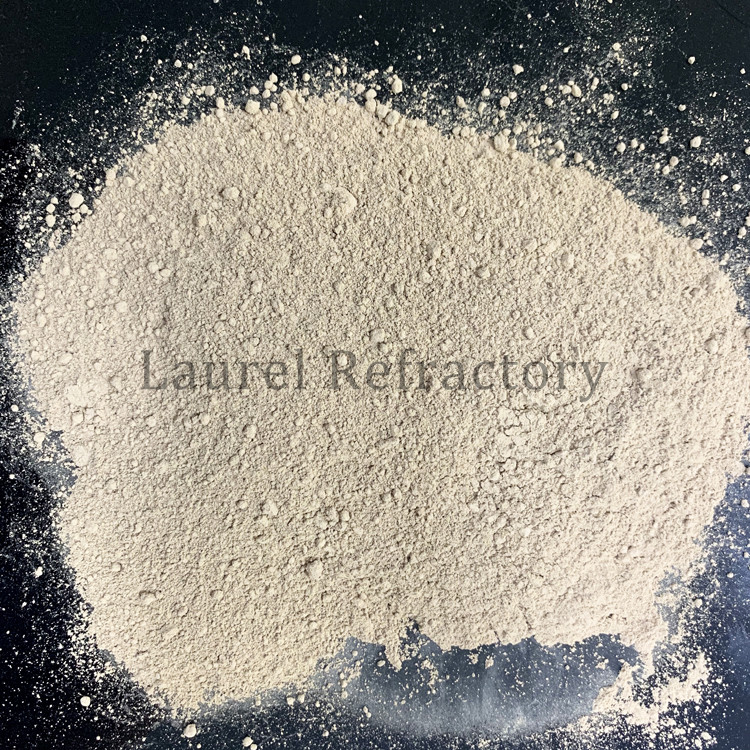

Nama produk

Alkaline tahan biasa castable

Kekuatan tinggi tahan alkali biasa castable

Alumina tinggi kekuatan tinggi castable

Alumina tinggi kekuatan tinggi castable

Corundum kekuatan tinggi castable

Corundum castable

Suhu kerja maksimum °C

1300

1300

1400

1500

1600

1700

Densitas bulk g/cm3

2.4

2.4

2.5

2.6

3-3.2

2.9-3

Modulus repture Mpa

Dikeringkan pada 110°C

40

70-100

> 80

> 100

> 100

> 80

Kebakaran 1100°C

20

70-100

> 80

> 100

> 120

> 80

Kebakaran 1500°C

-

-

> 80

> 100

> 120

> 100

Kekuatan penghancuran dingin Mpa

Kebakaran 110°C

5.0

7-10

> 10

>13

>15

> 10

Kebakaran 1100°C

2.5

7-10

> 10

>13

>15

> 10

Kebakaran 1500°C

-

-

> 10

>13

>15

>12

Ekspansi termal%

Kebakaran 1100°C

- 0.3

- 0.3

- 0.3

- 0.3

- 0.3

+0.2

Kebakaran 1500°C

-

-

± 0.5

± 0.5

± 0.3

± 0.5

Konsumsi air konstruksi%

9-10

6-7

6-7

6-7

5-6

6-7

Metode konstruksi

Getaran

Getaran

Getaran

Getaran

Getaran

Getaran

Aplikasi utama

Pemanas awal tingkat 1-4 dan posisi yang relevan dalam pipa yang sesuai

Tingkat 5 pemanas, kalsiner, asap penyerapan, pipa udara sekunder sabuk rantai, dll

Dengan atau tanpa serat baja, digunakan dalam bagian tahan haus suhu tinggi,misalnya mulut oven depan dan belakang,tutup

Dengan atau tanpa serat baja, digunakan dalam bagian tahan haus suhu tinggi,misalnya mulut oven depan dan belakang,tutup

Untuk lubang depan tungku semen scle besar,terapkan pada berbagai boiler dan tungku industri metalurgi.

Untuk mulut tungku depan semen besar, dan pembakar saluran tiga.
